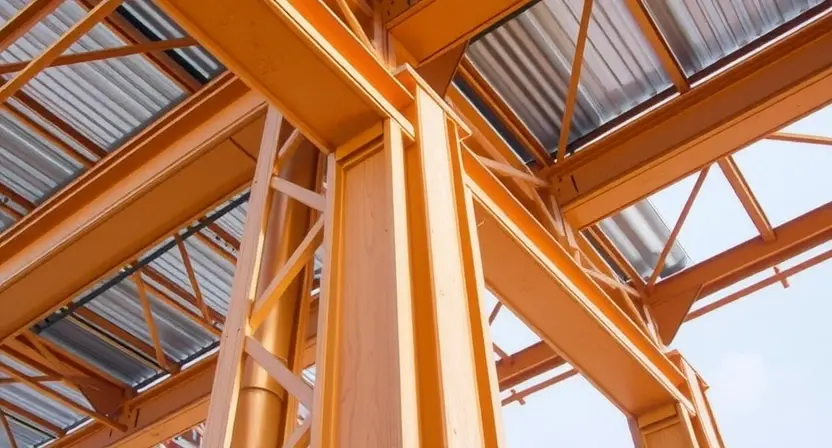

Металлическая колонна состоит из трёх обязательных частей: оголовка, ствола (трубы или стержня) и базы. Оголовок принимает нагрузку от вышележащих конструкций — балок, ферм, перекрытий. Ствол передаёт её вниз по всей высоте элемента. База распределяет усилие на фундамент и жёстко или шарнирно крепится к нему анкерными болтами.
Оголовок, ствол и база: назначение каждого элемента
Оголовок — это верхняя опорная плита с рёбрами жёсткости, к которой примыкают балки или фермы. От его конструкции зависит, будет ли узел шарнирным или жёстким. Ствол — основной несущий элемент, воспринимающий продольную и, часто, поперечную нагрузку. База закрепляет колонну на фундаменте через опорную плиту и анкеры; именно узел базы определяет, как перераспределяется момент при внецентренном сжатии.
Форма сечения и характер нагрузки
Сечение ствола выбирают исходя из направления и величины нагрузки. Квадратное и круглое сечения обычно применяют при центрально-сжатой нагрузке, когда усилие приложено строго по оси колонны. Двутавровое сечение чаще ставят там, где кроме продольного сжатия есть изгибающий момент — то есть при внецентренном сжатии, например от консольного крепления балки со смещённой точкой опирания.
Конструктивные схемы: от сплошных до сквозных
По конструкции колонны делят на ступенчатые, раздельные, сквозные и сплошные. Ступенчатые применяют там, где на разных отметках высоты нужна разная несущая способность — типично для цехов с подкрановыми балками. Раздельные состоят из двух независимых ветвей, каждая под свою нагрузку. Сквозные собирают из соединённых решёткой или планками профилей — это снижает металлоёмкость при сохранении жёсткости. Сплошные представляют собой единый прокатный или сварной профиль без внутренних полостей.
В промышленных зданиях колонны нередко проектируют с консолями — выступающими элементами для опирания балок или подкрановых путей без сварки на монтаже. Это ускоряет сборку и снижает число сварных швов, выполняемых уже на объекте.
| Классификация | Варианты | Область применения |
|---|---|---|
| По форме сечения | Квадратное, круглое, двутавровое | Круглое и квадратное — под осевую нагрузку; двутавр — при наличии момента |
| По характеру нагрузки | Центрально-сжатые, внецентренно-сжатые | Центрально-сжатые — прямая передача усилия по оси; внецентренно-сжатые — при смещённой точке приложения нагрузки |
| По конструктивной схеме | Ступенчатые, раздельные, сквозные, сплошные | Ступенчатые и раздельные — цеха с подкрановыми путями; сквозные — экономия металла; сплошные — простые пролёты |
| Дополнительные элементы | Консоли | Крепление балок без сварки на монтаже |
Изготовление колонн под конкретную конструктивную схему и монтаж доступны в Москве и Московской области, а доставка готовых конструкций организована по всей России. Подробнее о видах и исполнении можно узнать на странице https://stalkran.ru/stroitelnye-metallokonstrukczii/kolonny/.
Типичные ошибки
- Выбор круглого или квадратного сечения при заведомо внецентренной нагрузке — момент не компенсируется, ствол работает с перегрузкой на изгиб.
- Игнорирование консольного узла в пользу сварки на монтаже — увеличивает срок сборки и число сварных швов на высоте, что снижает контроль качества шва.
- Применение сплошного сечения там, где по расчёту достаточно сквозной схемы — лишний расход металла без прироста жёсткости.
- Неверный подбор базы (жёсткая вместо шарнирной или наоборот) — искажает расчётную схему всего каркаса, момент перераспределяется не так, как заложено в проекте.
- Смешение ступенчатой и раздельной схем без пересчёта на разных отметках — часть колонны остаётся недогруженной или, наоборот, работает на пределе.
